Drony automatyczne i stacje dokujące w cyklicznym monitorowaniu farm wiatrowych i fotowoltaicznych
Dynamiczny rozwój wielkoskalowej energetyki odnawialnej w Polsce i Europie niesie ze sobą istotne wyzwania w obszarze utrzymania ruchu (O&M – Operation and Maintenance). Wraz ze wzrostem wolumenu wygenerowanej energii oraz rozbudową powierzchni farm fotowoltaicznych i mocy generowanych przez turbiny wiatrowe, tradycyjne procedury serwisowe stają się głównym wąskim gardłem efektywności operacyjnej. Klasyczne przeglądy infrastruktury wiatrowej przy użyciu zespołów dostępu linowego (alpinizmu przemysłowego) są wysoce czasochłonne, niebezpieczne dla personelu i generują znaczne koszty przestojów operacyjnych. Inspekcja jednej turbiny przez zespół alpinistyczny potrafi zająć pełny dzień roboczy, wyłączając w tym czasie generator z produkcji prądu. Analogiczne wyzwania dotykają sektora fotowoltaiki wielkoskalowej, gdzie kompleksowa diagnostyka termowizyjna stacji obejmujących dziesiątki lub setki hektarów wymaga weryfikacji setek tysięcy modułów PV w ograniczone pogodowo, wąskie okno inspekcyjne.
Wdrożenie standardowych dronów manewrowanych bezpośrednio przez operatora stanowiło pierwszy, rewolucyjny krok w kierunku skrócenia czasu przeglądów. Pojedynczy bezzałogowy statyw powietrzny jest w stanie wykonać wstępne mapowanie łopat turbiny wiatrowej w czasie od 15 do 30 minut. Jednak w ujęciu systemowym i długofalowym, model oparty na manualnym pilotażu posiada istotne ograniczenia skalowalności. Wymaga stałej, fizycznej obecności wykwalifikowanych pilotów na terenie obiektu, generuje ciągłe koszty delegacji i logistyki, a także obarczony jest ryzykiem błędu ludzkiego oraz zmiennością powtarzalności zbieranych danych. Aby osiągnąć pełne uzyskają operacyjne i przejść z modelu reagowania awaryjnego na Model Konserwacji Predykcyjnej (Predictive Maintenance), sektor energetyczny bezwzględnie wymaga pełnej automatyzacji procesów zbierania danych teledetekcyjnych.
System dronowy w stacji dokującej - architektura techniczna Drone-in-a-Box
Odpowiedzią na potrzebę bezobsługowej ciągłości monitoringu jest technologia typu Drone-in-a-Box. Jest to w pełni autonomiczny ekosystem teledetekcyjny, w którym bezzałogowy statyk powietrzny stacjonuje w dedykowanej, wysoce zautomatyzowanej stacji bazowej, pełniącej rolę bezpiecznego hangaru, stacji ładowania oraz węzła komunikacyjnego. Architektura techniczna profesjonalnego systemu opiera się na integracji trzech równorzędnych komponentów: odpornej na warunki atmosferyczne stacji dokującej, zaawansowanej platformy latającej dostosowanej do wymogów przemysłowych oraz oprogramowania do zdalnej orkiestracji misji, planowania tras i automatycznej analityki danych.
Kluczowym elementem stacji dokującej jest jej zaawansowana infrastruktura wewnętrzna. Obudowy profesjonalnych stacji projektowane są z myślą o długotrwałej pracy w ekstremalnych środowiskach przemysłowych i cechują się wysokim stopniem ochrony (standardowo IP54 do IP66). Wbudowane systemy klimatyzacji i ogrzewania (HVAC) utrzymują stałą, optymalną temperaturę oraz wilgotność wewnątrz komory, chroniąc wrażliwe akumulatory litowo-polimerowe oraz podzespoły elektroniczne drona przy temperaturach zewnętrznych sięgających od -30°C do +55°C. Stacje zintegrowane są z lokalnymi mikrostacjami pogodowymi, które w czasie rzeczywistym analizują siłę i kierunek wiatru, opady, ciśnienie oraz temperaturę. Dane te stanowią krytyczny wskaźnik bezpieczeństwa dla pokładowego kontrolera lotu, pozwalając na autonomiczną decyzję o wstrzymaniu lub rozpoczęciu misji. Proces ładowania lub automatycznej wymiany akumulatorów po wylądowaniu odbywa się bez jakiejkolwiek ingerencji człowieka, przygotowując platformę do kolejnego wylotu w czasie od kilkunastu do kilkudziesięciu minut.
Klasyfikacja platform powietrznych w stacjach bazowych – quadrocoptery vs eVTOL
Dopasowanie odpowiedniej architektury drona do specyfiki monitorowanego obiektu infrastrukturalnego determinuje efektywność kosztową i technologiczną całej inwestycji. W profesjonalnych stacjach dokujących wykorzystuje się dwa podstawowe typy bezzałogowych statków powietrznych: wielowirnikowce (quadrocoptery/hexacoptery) oraz platformy hybrydowe typu eVTOL (Electric Vertical Take-Off and Landing).
Quadrocoptery to rozwiązanie charakteryzujące się najwyższą zwrotnością i możliwością precyzyjnego zawisu w bliskiej odległości od badanej struktury. W kontekście farm wiatrowych możliwość precyzyjnego pozycjonowania sensora optycznego lub termowizyjnego względem łopaty turbiny pod różnymi kątami jest absolutnie kluczowa dla identyfikacji delaminacji micro-structualnej. Ograniczeniem klasycznych wielowirnikowców jest jednak ich sprawność aerodynamiczna – czas lotu oscyluje zazwyczaj w granicach 30–50 minut, co przekłada się na promień operacyjny stacji wynoszący optymalnie od 2 do 5 kilometrów. Z tego względu wielowirnikowce dedykowane są do stałej ochrony i stałej inspekcji obiektów punktowych oraz mniejszych i średnich farm fotowoltaicznych.
Z kolei bezzałogowce typu eVTOL łączą elastyczność pionowego startu i lądowania na małej przestrzeni stacji dokującej z wysoką wydajnością aerodynamiczną i prędkością przelotową płatowca (skrzydła stałego). Po wykonaniu pionowego startu za pomocą wirników pomocniczych, dron przechodzi do lotu poziomego napędzanego silnikiem głównym. Pozwala to na redukcję zużycia energii nawet o 60–70% w porównaniu do quadrocoptera. Platformy eVTOL osiągają czas lotu przekraczający często 90–150 minut oraz zasięg operacyjny sięgający do 100 kilometrów. Pozwala to jednej stacji dokującej z dronem eVTOL na pokrycie monitoringiem wielkoskalowych, rozproszonych geograficznie kompleksów energetycznych, farm wiatrowych offshore/onshore oraz infrastruktury przesyłowej.
Zaawansowane możliwości diagnostyczne w stałym monitoringu OZE
Wdrożenie stałych, zautomatyzowanych misji teledetekcyjnych drastycznie zmienia podejście do utrzymania ruchu na obiektach PV oraz farmach wiatrowych. Stała obecność drona w stacji dokującej pozwala na wykonywanie cyklicznych przelotów według sztywno zdefiniowanych siatek ortofotomap i modeli 3D, co eliminuje zmienność kątów obserwacji i umożliwia bezpośrednie nakładanie na siebie danych z różnych okresów (tzw. analiza zmian w czasie).

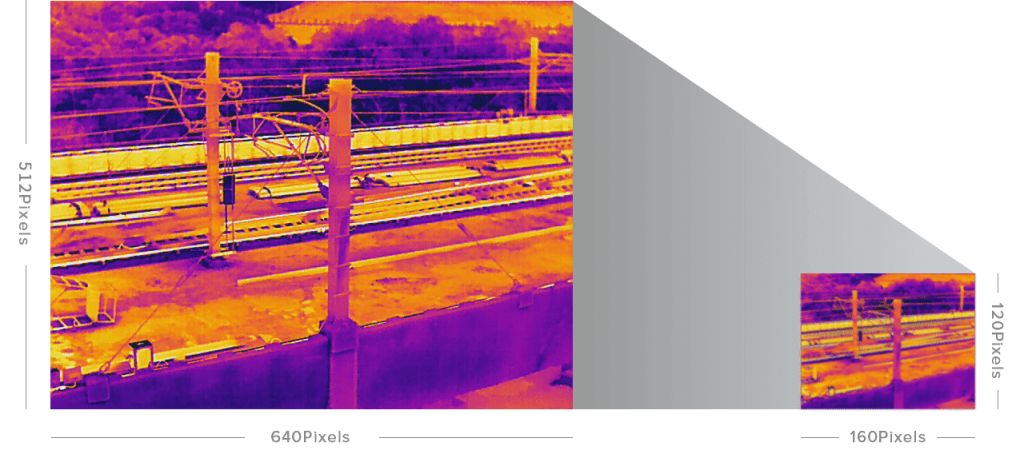

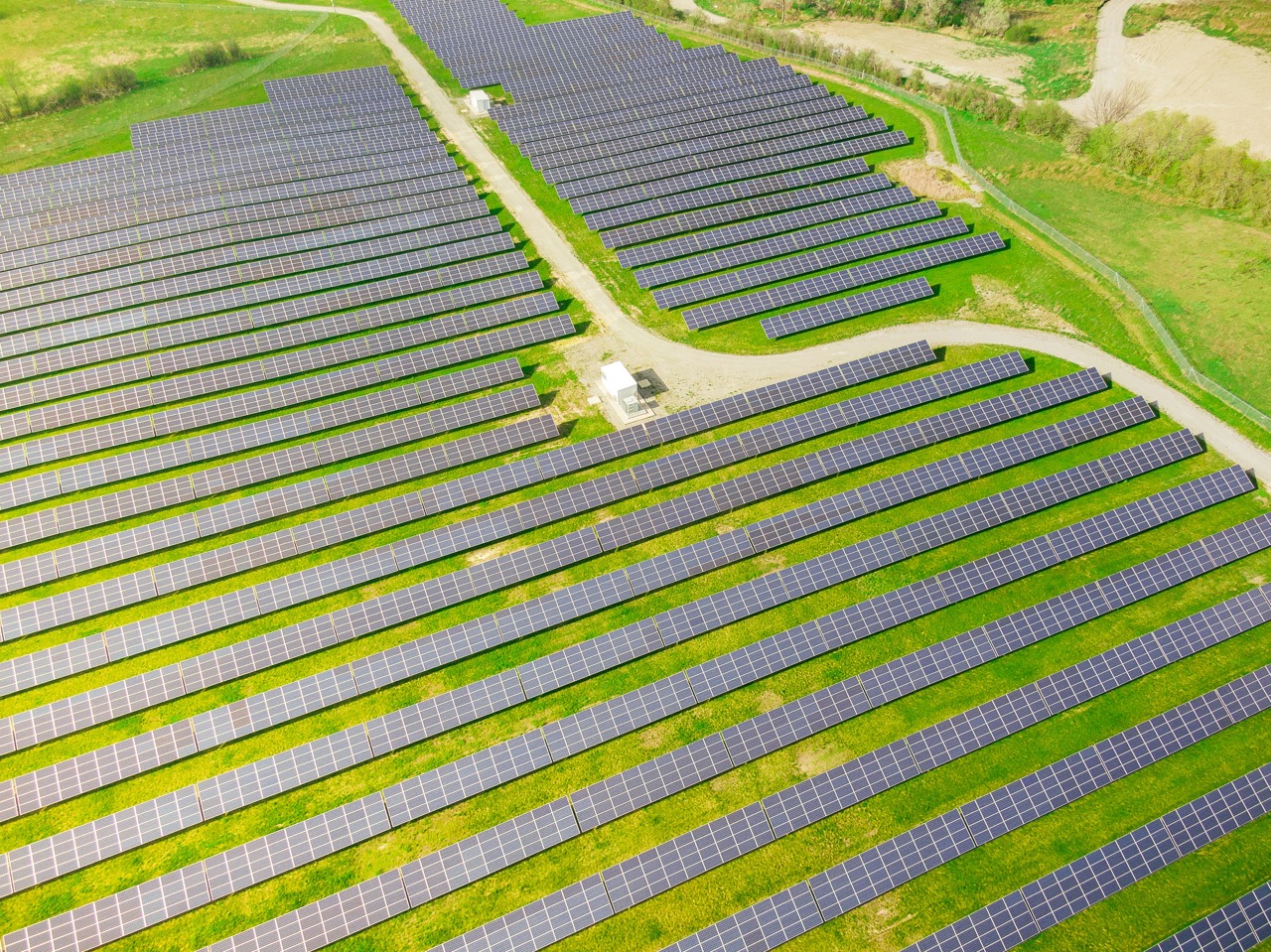

W diagnostyce infrastruktury fotowoltaicznej kluczowe znaczenie ma zintegrowany sensor radiometryczny dual-camera (światło widzialne RGB + pasmo podczerwieni LWIR). Cykliczne przeloty autonomiczne pozwalają na automatyczne wykrywanie tzw. hotspotów (miejsc o podwyższonej temperaturze wynikającej z uszkodzenia ogniwa), mikropęknięć spowodowanych obciążeniem śniegowym, awarii diod bypassu czy zacienień i zabrudzeń organicznych. Uszkodzenia te, nieinstalowane na czas, prowadzą do obniżenia sprawności pojedynczych łańcuchów (stringów) o 10% do nawet 30%, generując realne straty finansowe i stwarzając ryzyko pożarowe. Dzięki pozycjonowaniu RTK (Real-Time Kinematic) i technologii GNSS, każdy wykryty defekt otrzymuje precyzyjne współrzędne geograficzne z dokładnością centymetrową, co pozwala na generowanie automatycznych raportów naprawczych dla ekip technicznych.
W przypadku energetyki wiatrowej drony stacjonujące na terenie farmy wykonują zautomatyzowane misje inspekcyjne łopat, wież oraz gondoli. Szczególne znaczenie ma monitoring erozji krawędzi natarcia łopat (Leading Edge Erosion) wywołanej opadami deszczu, gradu i pyłu. Wczesne wykrycie ubytków strukturalnych o głębokości rzędu dziesiątych części milimetra pozwala na zaplanowanie naprawy zanim erozja dotrze do struktury nośnej, co drastycznie obniża sprawność aerodynamiczną i powoduje spadek generacji mocy. Zintegrowanie danych z drona z oprogramowaniem opartym na sztucznej inteligencji (AI) umożliwia zasilanie Cyfrowego Bliźniaka (Digital Twin) farmy, dzięki czemu system sam prognozuje zużycie poszczególnych komponentów i sugeruje optymalny moment na przeprowadzenie prac konserwacyjnych.
Baza bilansowa – zalety, ograniczenia i wyzwania operacyjne
Wdrożenie systemów autonomicznych typu Drone-in-a-Box wiąże się z koniecznością dokładnej analizy bilansu korzyści i wyzwań wdrożeniowych.
Do głównych zalet rozwiązania należą:
- Drastyczna redukcja kosztów operacyjnych (OPEX) w długim horyzoncie czasowym, sięgająca nawet 50% w porównaniu do tradycyjnych inspekcji podwykonawczych.
- Maksymalizacja bezpieczeństwa pracy poprzez wyeliminowanie konieczności pracy ludzi na dużych wysokościach i w strefach wysokiego napięcia.
- Krótki czas reakcji na zdarzenia nadzwyczajne – dron może wystartować w ciągu 30 sekund od wykrycia nieprawidłowości przez systemy SCADA farmy.
- Wysoka jakość, standaryzacja i powtarzalność danych fotogrametrycznych i termowizyjnych dzięki powtarzalnym trasom misji.
Do podstawowych wyzwań i ograniczeń wdrożeniowych należą:
- Wysoki początkowy nakład kapitałowy (CAPEX) związany z zakupem stacji dokującej, zaawansowanego drona oraz oprogramowania serwerowego.
- Wymagania infrastrukturalne na miejscu instalacji – konieczność doprowadzenia stabilnego zasilania elektrycznego oraz niezawodnego łącza szerokopasmowego (4G/5G LTE lub przyłącze światłowodowe RJ-45).
- Regulacje prawne i wymogi formalne – wykonywanie autonomicznych lotów poza zasięgiem wzroku operatora (BVLOS) wymaga uzyskania odpowiednich zgód organów lotniczych (w Polsce ULC), wdrożenia procedur SORA (Specific Operations Risk Assessment) oraz zapewnienia odpowiednich systemów do-not-collide/geofencing.
Autel EVO Nest: Dedykowane rozwiązanie dla farm fotowoltaicznych małej i średniej skali
Dla podmiotów zarządzających farmami fotowoltaicznymi o powierzchni od kilku do kilkunastu hektarów, optymalnym pod względem kosztowym i technologicznym wyborem jest system Autel EVO Nest. Jest to jedna z najbardziej kompaktowych stacji dokujących dostępnych na rynku – jej powierzchnia podstawy wynosi mniej niż 1 m², a masa umożliwia elastyczny transport za pomocą standardowego samochodu dostawczego lub pickupa.

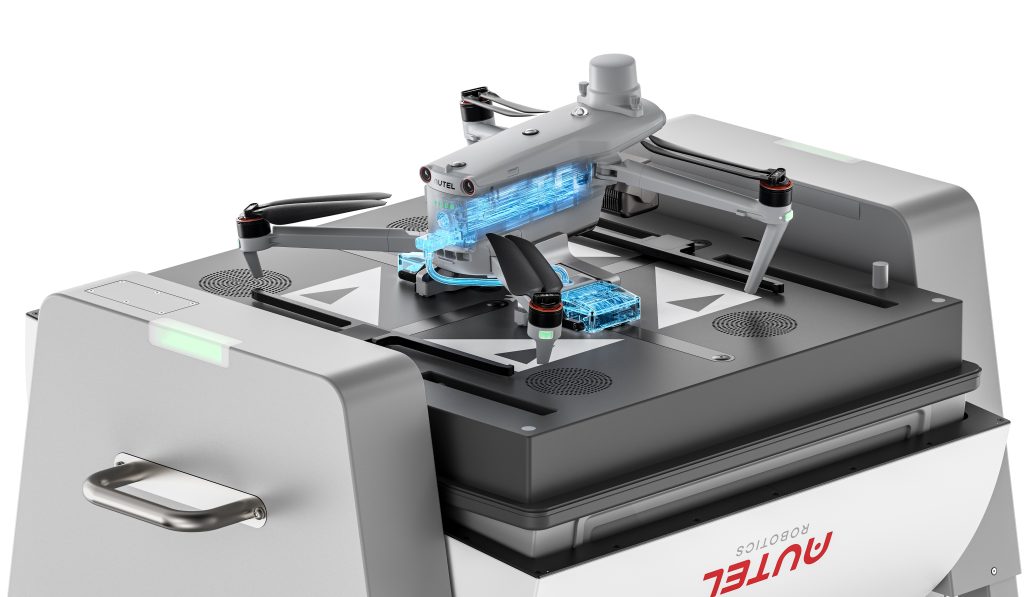

Stacja Autel EVO Nest współpracuje z dedykowanymi dronami serii Autel Max 4 Series V2. System wyróżnia się ultrawydajnym modułem ładowania bezprzewodowego i stykowego, który umożliwia naładowanie akumulatorów drona od 10% do 90% w zaledwie 30 minut, zapewniając gotowość do niemal ciągłego patrolowania terenu. Zarządzanie całokształtem operacji odbywa się za pośrednictwem chmurowego systemu SkyCommandCenter, który umożliwia zdalne tworzenie tras przelotu, podgląd wideo w czasie rzeczywistym z niskim opóźnieniem oraz bezpośredni transfer danych do analizy. Kwestie bezpieczeństwa cyfrowego zostały rozwiązane poprzez zastosowanie szyfrowania strumienia danych AES-256, co chroni wrażliwe dane dotyczące infrastruktury krytycznej przed nieuprawnionym dostępem.

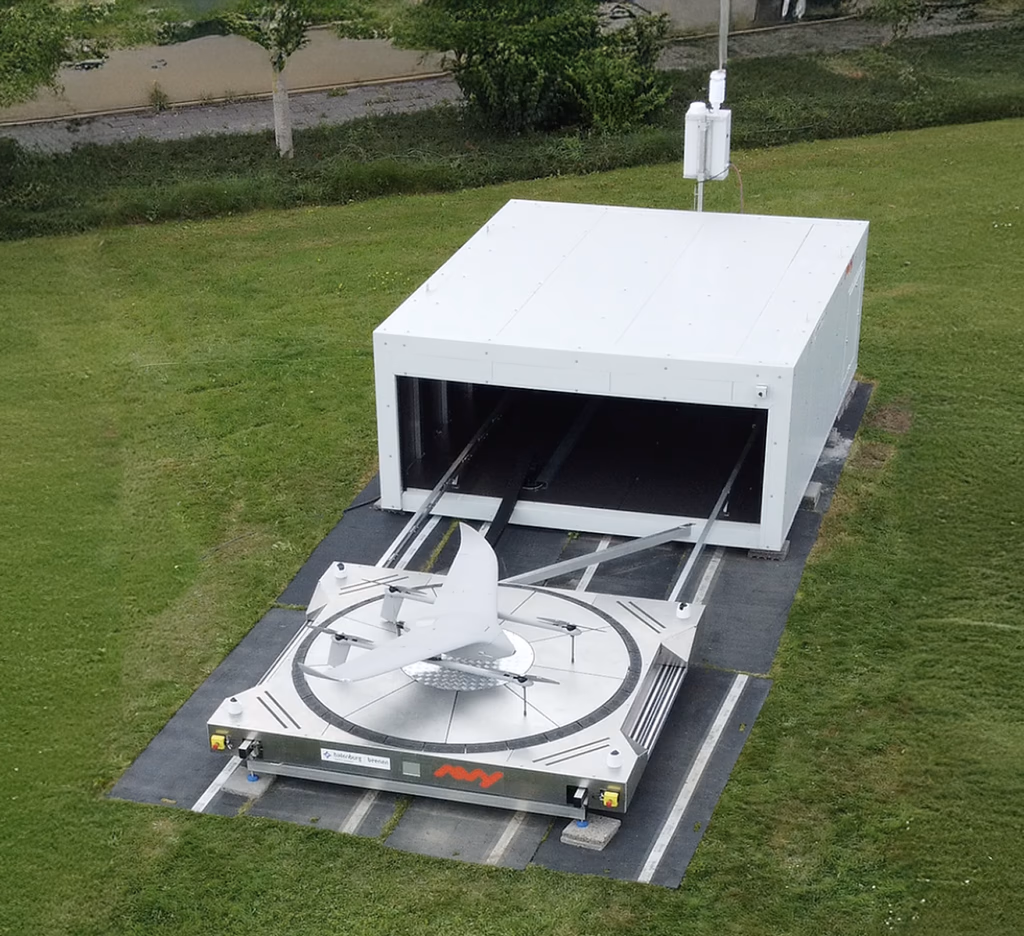

Avy Aera + Avy Dock: Bezkonkurencyjny zestaw do wielkoskalowych projektów PV oraz farm wiatrowych
W przypadku projektów energetycznych o najwyższym stopniu skomplikowania – takich jak wielkoskalowe farmy PV rozciągające się na setki hektarów, kompleksy wiatrowe onshore oraz morskie farmy wiatrowe offshore – standardem staje się europejski ekosystem Avy Aera integrowany ze stacją Avy Dock.

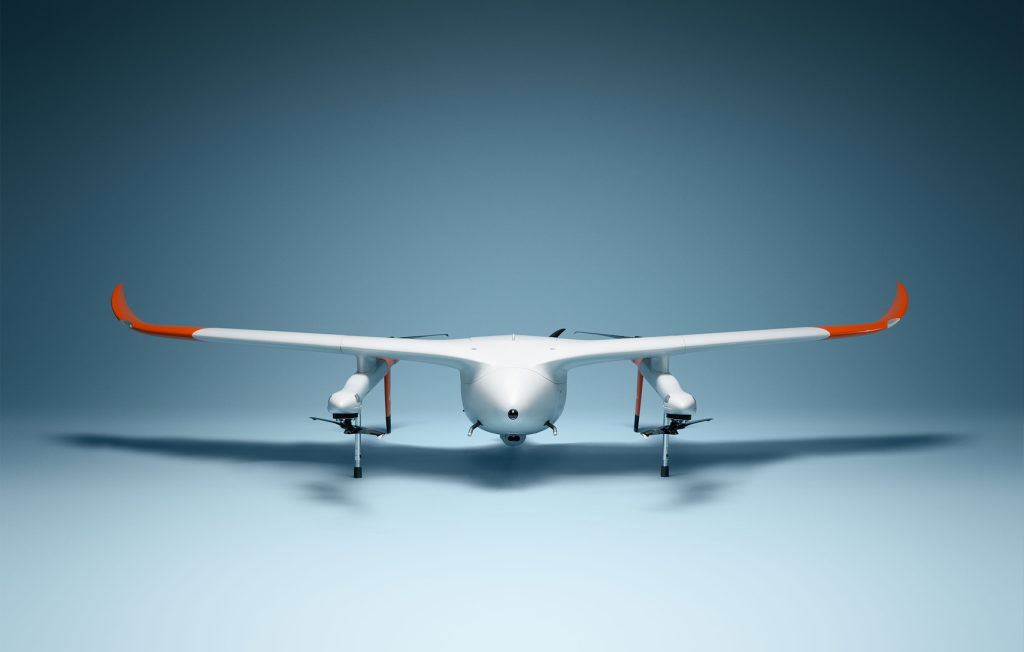

Avy Aera to dron nowej generacji zaprojektowany w technologii eVTOL. Posiada zdolność do przebywania w powietrzu do 150 minut i poruszania się z prędkością przelotową dochodzącą do 100 km/h. Pozwala to na wykonanie wielokilometrowych przelotów inspekcyjnych podczas jednej misji, pokrywając obszar nieosiągalny dla kilkunastu standardowych wielowirnikowców. Co kluczowe z punktu widzenia formalno-prawnego, konstrukcja Avy Aera od podstaw projektowana była pod kątem rygorystycznych wymogów Unii Europejskiej i EASA w zakresie bezpiecznych lotów BVLOS nad obszarami o podwyższonym ryzyku. Baza technologiczna drona obejmuje potrójną redundancję kluczowych systemów awioniki, redundantny system łączności satelitarnej i LTE oraz zintegrowany, pirotechniczny spadochron ratunkowy. Stacja Avy Dock osłania drona przed burzami, wiatrem i porywami, a zintegrowana mechanika umożliwia start bezzałogowca w czasie krótszym niż 30 sekund od otrzymania sygnału wyzwolenia misji z systemu nadzoru.
Podsumowanie i wnioski dla sektora OZE
Postępująca cyfryzacja i automatyzacja procesów O&M w sektorze odnawialnych źródeł energii nie jest jedynie trendem technologicznym, lecz palącą koniecznością biznesową. Systemy automatycznych dronów w stacjach dokujących (Drone-in-a-Box) redefiniują dotychczasowy model utrzymania ruchu, zastępując reaktywne usuwanie usterek proaktywnym, predykcyjnym zarządzaniem stanem technicznym infrastruktury.
Dobór właściwego systemu powinien być bezpośrednio uzależniony od specyfiki i skali inwestycji. Podczas gdy zwarte i elastyczne systemy bazujące na quadrocopterach (jak Autel EVO Nest) doskonale sprawdzą się w precyzyjnym monitorowaniu i ochronie mniejszych oraz średnich obiektów fotowoltaicznych, tak wielkoskalowe farmy wiatrowe i fotowoltaiczne wymagają sięgnięcia po bezzałogowce dalekiego zasięgu typu eVTOL (jak Avy Aera). Wdrożenie technologii autonomicznych doków w portfelu aktywów energetycznych to gwarancja ciągłości generowania energii, znacznego obniżenia kosztów operacyjnych oraz długofalowego wzrostu rentowności całej inwestycji.
